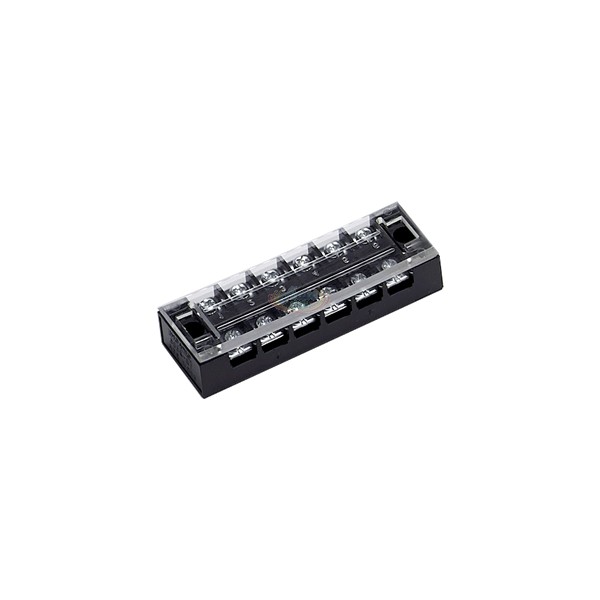

25A 固定式端子台
固定式端子台，端子盤，25A 600V，11.9mm pitch，柵欄式雙排型端子台，PC材質，電極P數規格為3P、4P、6P、12P，螺絲規格為M4鐵鍍三價鉻鋅，使用線徑為22~12AWG。
- 產品型號: CB1-25A
- 產品目錄: 固定式端子台
規格說明
| 產品型號 Model Number | CB1-25A |
| 產品型式 Product Type | 柵欄式雙排端子台 |
| 額定電功率 Electrical Rating | 25A, 600V |
| 本體材質 Product Materials | PC, Black |
| 端子規格 Terminal | Brass, Nickel Plated |
| 螺絲規格 Screw | 鐵鍍三價鉻鋅 M4 |
| 使用線徑 Wire Range | 22 ~ 12 AWG |
| 最大鎖緊扭力 Max. Torque Value | 18Kg/cm |
| 工作溫度 Working Temperature | -40˚C to +105˚C |
| 電極P數 Number of Poles | 3P, 4P, 6P, 12P |
| Pitch (terminal to terminal) | 11.9mm |

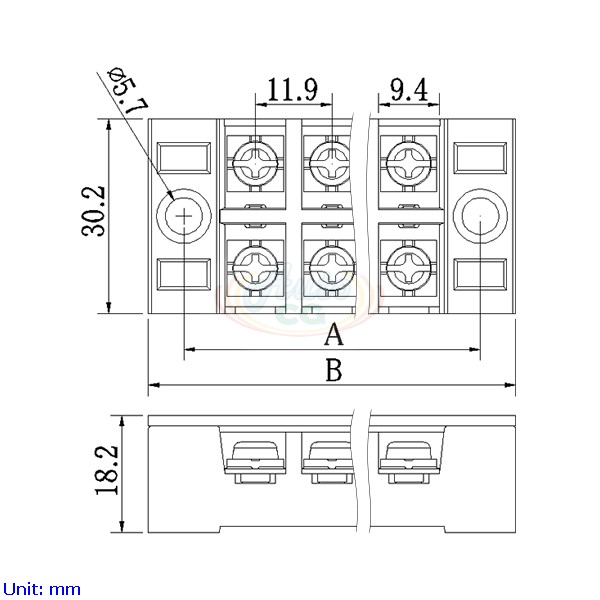

產品尺寸圖
| Poles | 3 | 4 | 6 | 12 |
|---|---|---|---|---|
| A (mm) | 46 | 57.9 | 81.7 | 153.1 |
| B (mm) | 57 | 68.9 | 92.7 | 164.1 |
| Item Type | Fixed Terminal Blocks 25A |
|---|---|
| Electrical Rating | 25A, 600V |
| Pitch (terminal to terminal) | 11.9mm |
